Koax-Antenne

Lambda-Halbe-Koax-Antenne nach Helmut Jahn (DL5PC) und Dr. Ing. Hans E. Krüger (DJ8EI).
Autor: Thomas Müller DC8TM, P06

  • Portabelantenne
  • Einfache Bauform
  • Monoband, für beliebige Bänder
  • Steckbrief

    Steckbrief

    Typ:
    Platzbedarf: Gestreckt Inverted V, 68° Inverted V, 90° 135° über Eck
    2x13,3 m 2x11,0 m 2x9,4 m 13,3x9,4
    Empf.
    Mindesthöhe:    		 8,0 m 9,5 m 15,5 m 8,0 m


    SWR (grobe Richtwerte)

    Band [m] 80 60 40 30 20 17 15 12 10 6
    SWR
    min/max    		 4,0
    6,0    		   1,8
    2,0    		   1,0
    3,6    		 1,0
    2,4    		 6,0
    7,8    		 1,0
    2,7    		 1,4
    3,0    		 2,8
    3,0
    Tuner ext           ext   int int

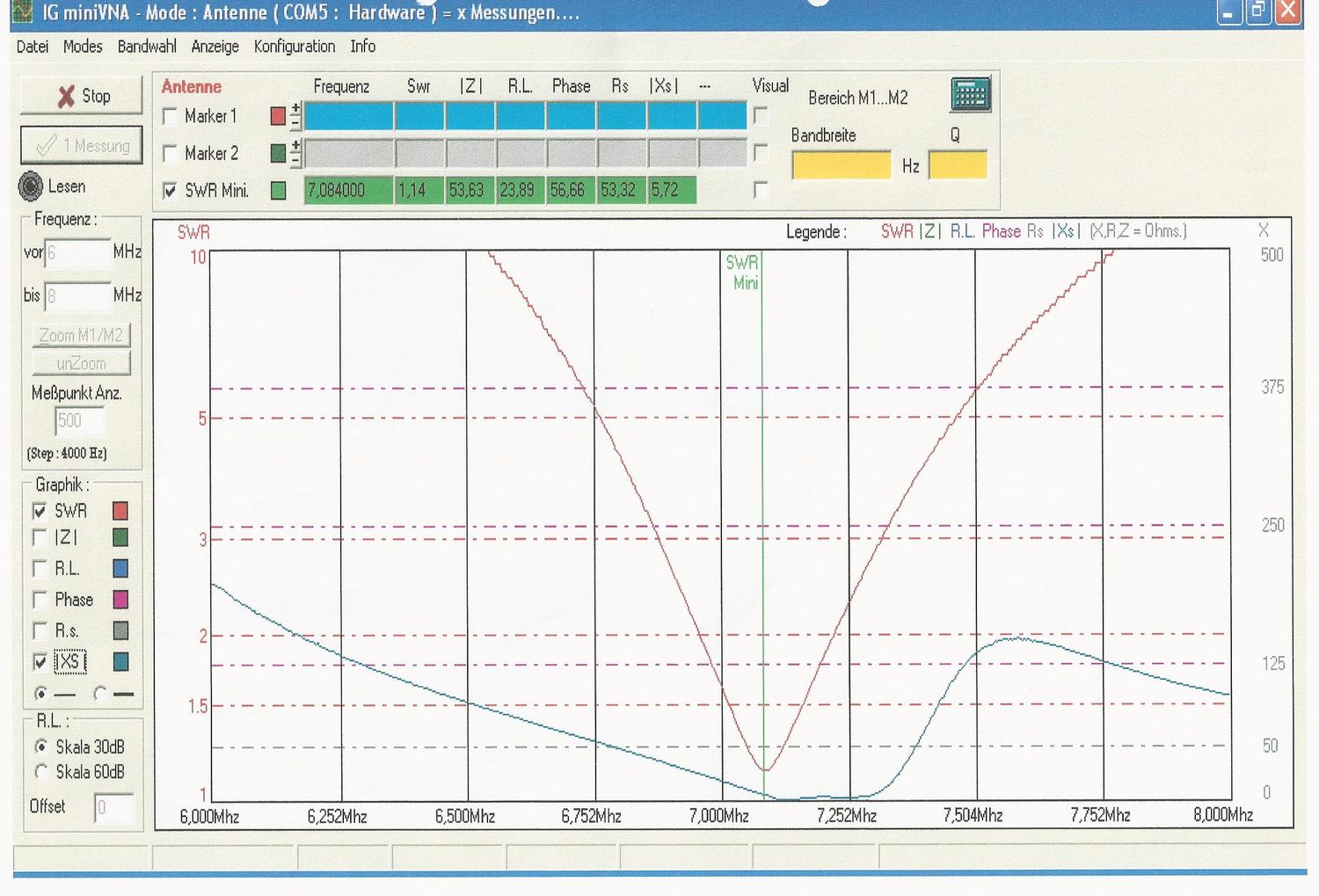

  • SWR/Z 40 m
  • SWR/Z 20 m

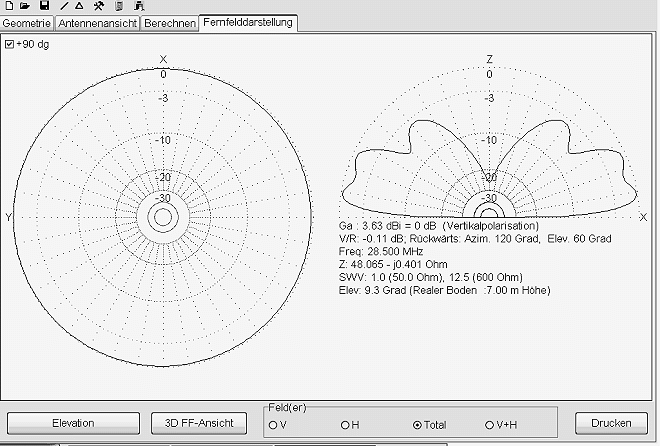

  • Abstrahlung

Beschreibung

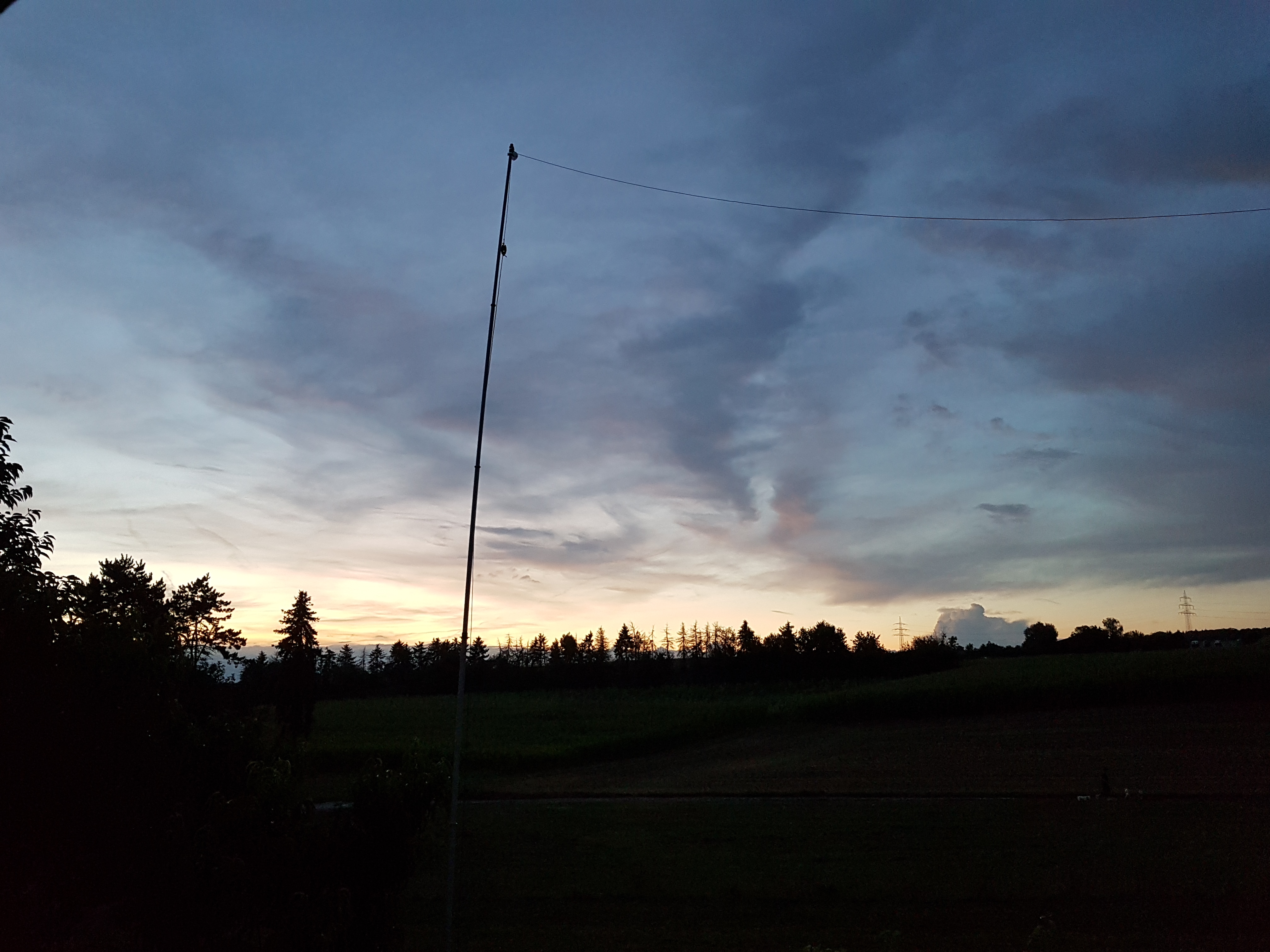

Sie stellt in Verbindung mit einer Angelrute eine einfache Antenne – nicht nur
für den Newcomer – dar. Die Lambda - Halbe Koax Antenne bietet sich auf-
grund ihrer einfachen Bauform besonders für die Mitnahme in Rucksäcken/
Koffern oder bei Notfunkaktivitäten an. Sie kann zusammengerollt transportiert
werden.
Es ist eine gewichtsreduzierte, kostengünstige und nachbausichere Antenne.

Erfahrungen

Diese Antenne ist schmalbandig und besonders tolerant gegenüber Aufbauhö-
he und Bodenleitfähigkeit.

Selbstbau / Bezugsquellen

Antenne komplett: ZS6BKW-
Antenne		 IBJ www.ibj-shop.com
Antennendraht: z.B. DW-Wire
Premium		 DX-Wire www.dx-wire.de
Hühnerleiter:
Abstandshalter: Langstiel Klipp
Breitband-Seil Isolator		 VOSS GmbH www.weidezaun.info
